Additional Information

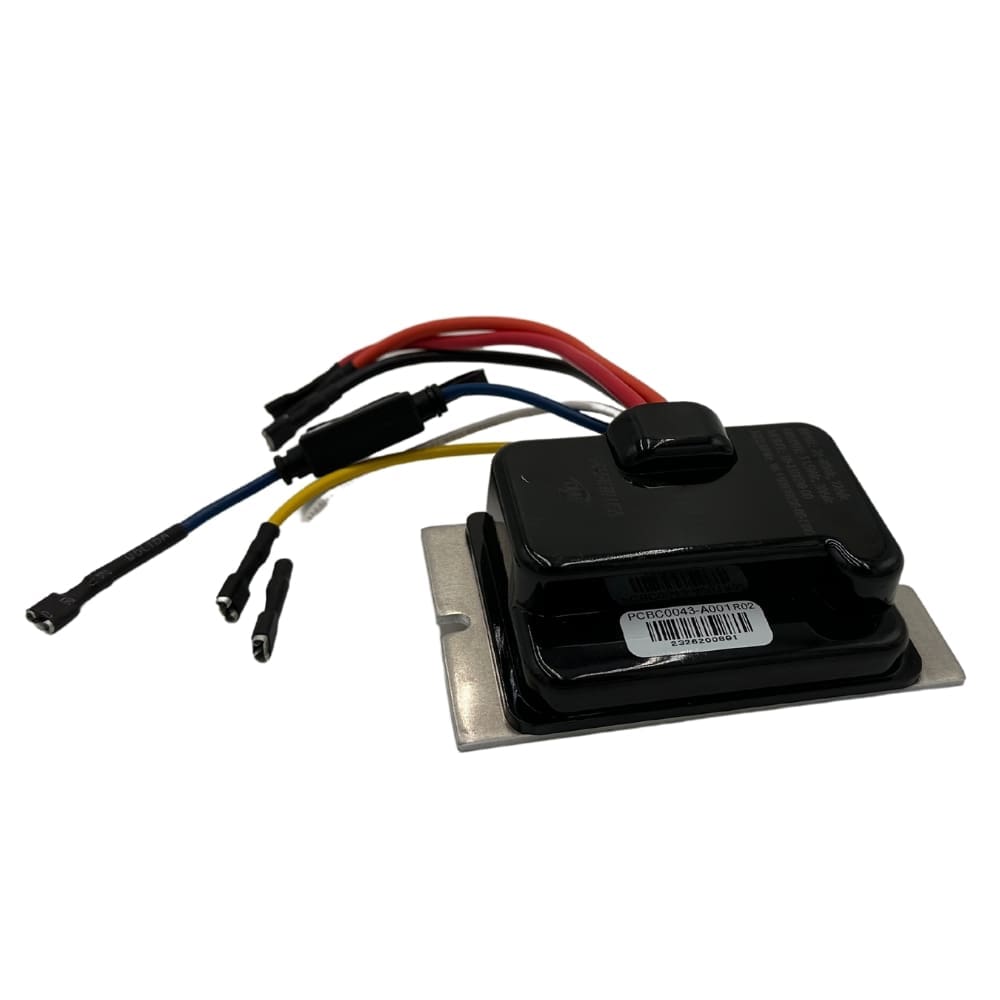

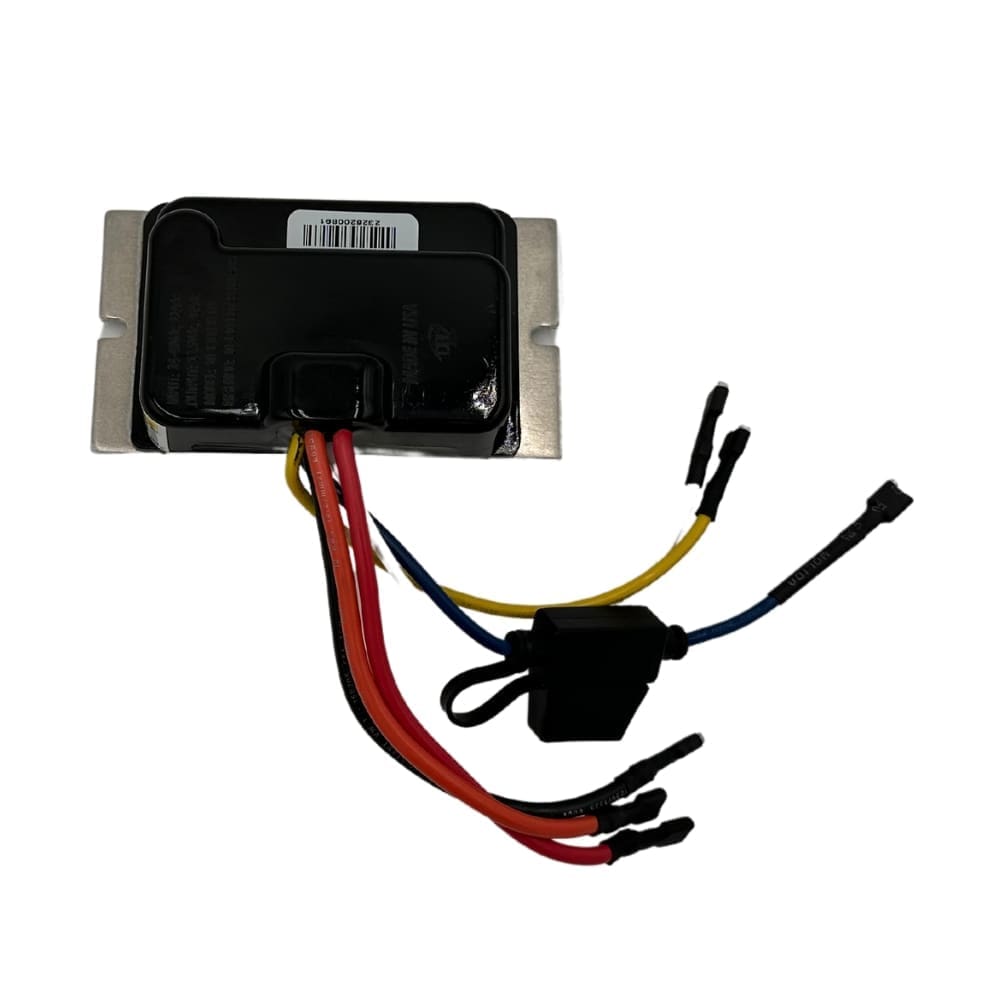

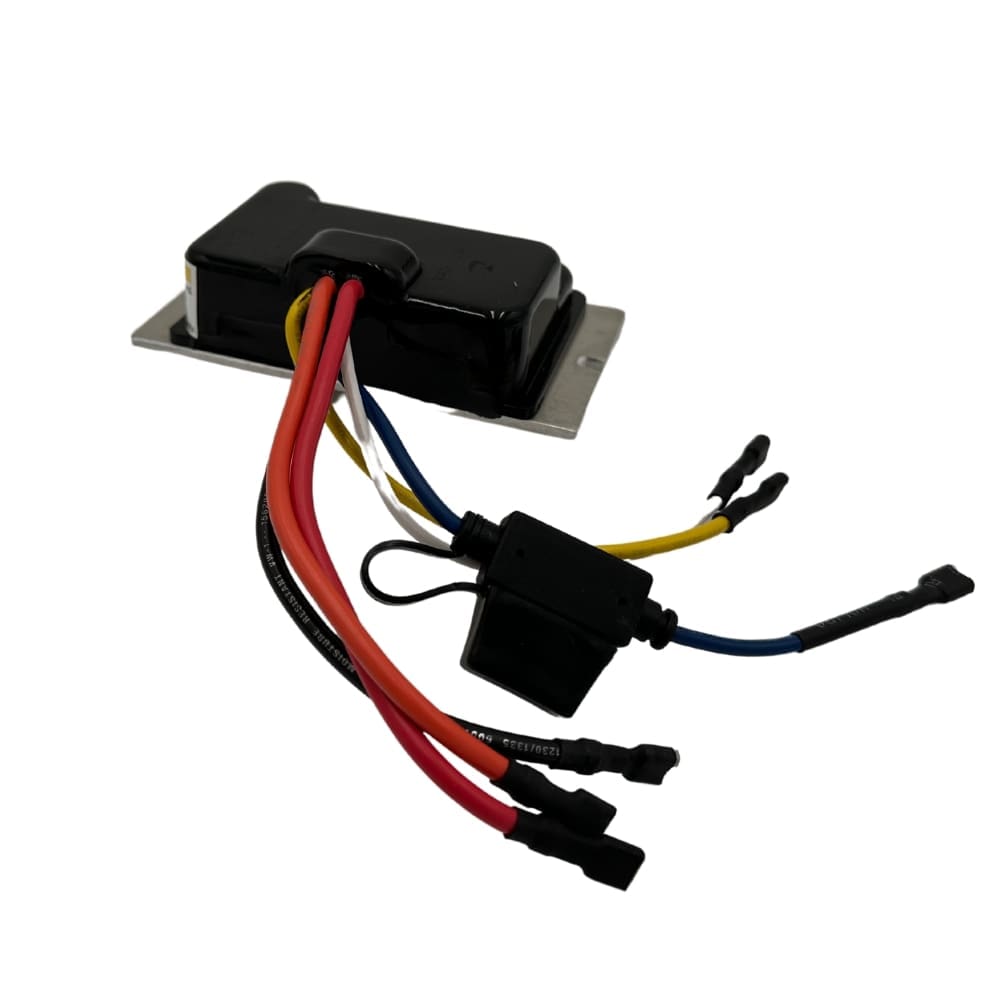

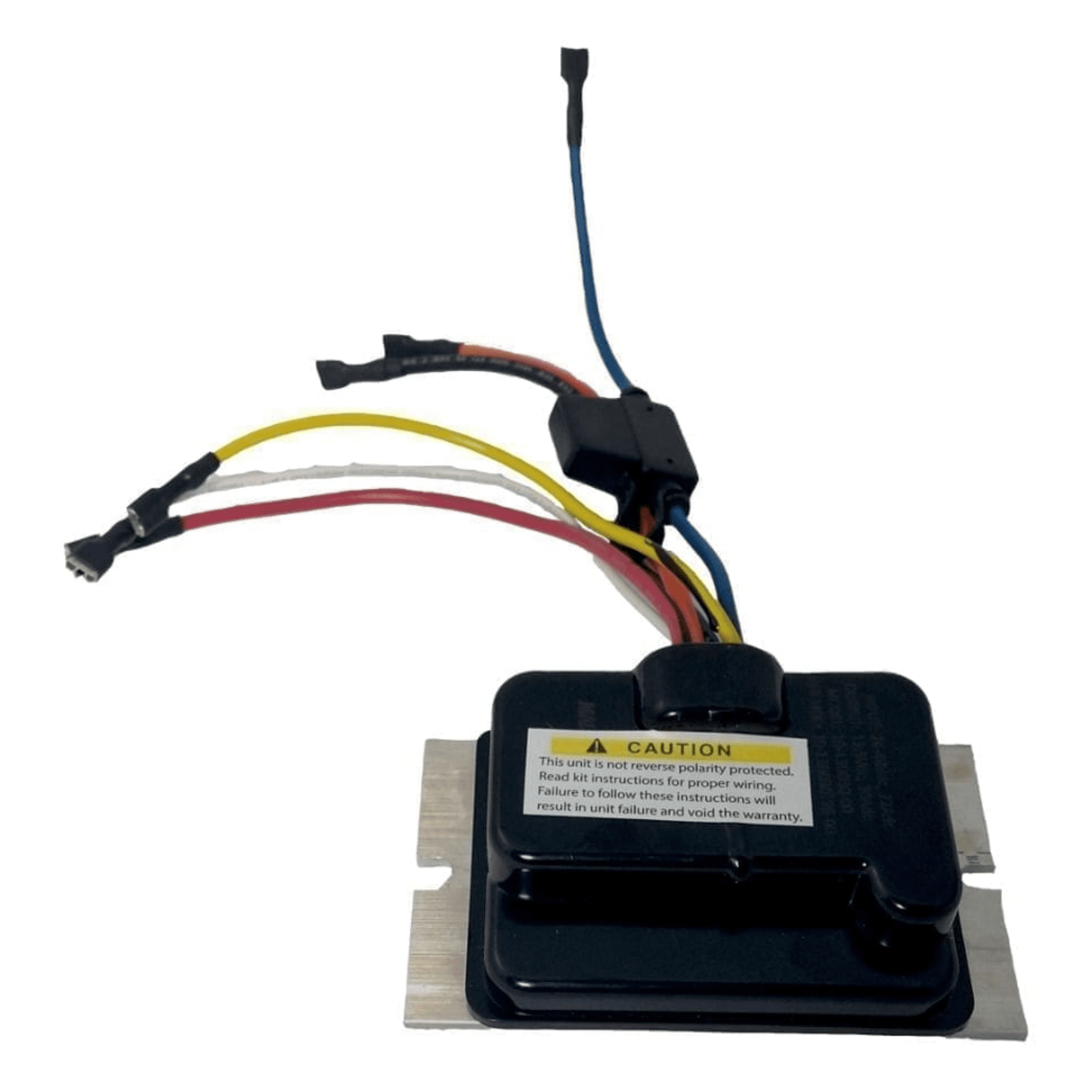

6 Wire Leads, Dual Switched/Continuous Output Isolated from Chassis, Non-Isolated Input to Output.
INPUT:
I/P VOLTAGE: 24 – 48 Vdc
I/P CURRENT: 22.0 Adc – 5.8 Adc
I/P QUIESCENT: 17.2mA
SWITCHED FREQUENCY: 90 kHZ
OUTPUT:
O/P VOLTAGE: 13.5 Vdc 5%
EFFICIENCY: >95.2% @ 30A
O/P PROTECTION: SHORT CIRCUIT / OVER
CURRENT: 34 A OUT
CONTROL: IGNITION KEY TURN ON: B+ (BATTERY POSITIVE)
THERMAL PROTECTION: THERMAL SWITCH: 115° C, INTERNAL
THERMISTOR, SELF RECOVERY
ENVIRONMENTAL: OPERATING TEMPERATURE: -10°C TO +60°C,
UNRESTRICTED AIRFLOW CONDITIONAL ON HEAT SINKING
STORAGE TEMPERATURE: -40°C TO +105°C, AMBIENT

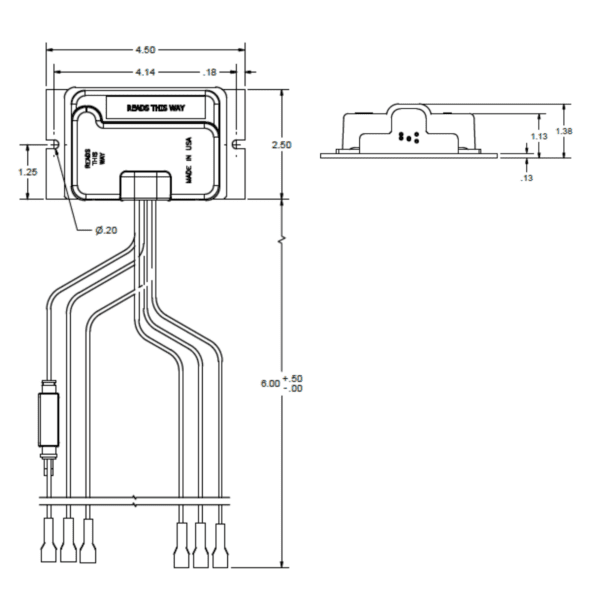

MECHANICAL: WEIGHT: (LBS/KG): .730 lb 2 OZ, (.331 KG APPROX.)
VIBRATION: MEETS SAE 1211, ASTM-D-4728 TRUCK SPECTRUM
SHOCK: MEETS SAE 1211, ASTM-D-4728 TRUCK SPECTRUM
SAFETY:
UL RATING NOT APPLICABLE DUE TO WIRE LEADS NOT CONSTRUCTED
WITH CONNECTOR
INPUT TO OUTPUT NON-ISOLATED
INPUT AND OUTPUT ARE ISOLATED FROM
HEAT SINK CHASSIS-500Vdc HIPOT
FULLY ISOLATED OUTPUTS/INPUTS FROM CHASSIS
